接地线是保护检修人员的一道安全屏障，是电力员工的生命线，可防止突然来电对人体的伤害。挂线是一项重要的电气安全技术措施，其操作过程应该严肃、认真、符合技术规范要求，千万不可马虎大意。但实际工作中，由于接地线使用频繁且操作看似简单，容易使人产生麻痹思想，其重要性也往往被人忽视，经常出现不正确的使用情况，因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，提高自身的安全素质，才能拒危险隐患于千里之外，才能避免由于接地线原因引起的电气事故。
接地线由绝缘操作杆、导线夹、短路线、接地软铜线、接地端子、汇流夹、接地夹等组成。

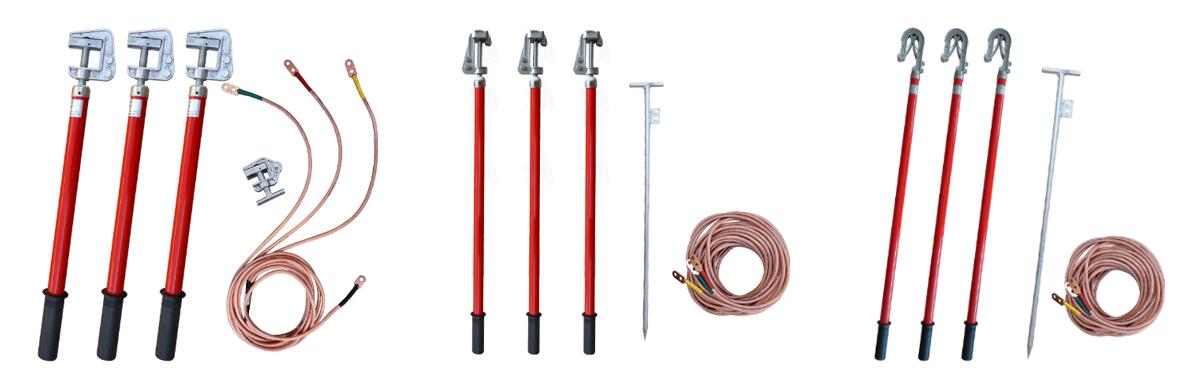

（1）平口螺旋式接地线
（2）双簧挂钩式接地线
（3）单簧挂钩式接地线
（4）手握式接地线
（5）圆口螺旋压紧式接地线（猴头式）
操作棒用进口环氧树脂精制成彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑。使用电压不同，有单节式、多节式操作棒。短路接地棒有变电用、线路用。接地线采用国标合股软铜线。
（1）由导线端线夹、短路线、汇流夹、接地线、接线鼻、接地端线夹或临时接地极以及接地操作棒等组成。
（2）导线端和接地端的线夹采用优质铝合金压铸，与其配套的紧固件金属均经镀镍处理。
（3）接地操作棒采用绝缘性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。
（4）短路线与接地线采用多股优质软铜线绞合而成,并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，确保作业人员在操作中的安全。
（5）接线鼻和汇流夹与接地铜线及外护套采用压接新工艺,软连接可有效地防止使用时连接处铜线断股，提高了接地线的可靠性和使用寿命。
备注：短路接地线接地引导线标称截面有：16 mm2;, 25mm2;, 35mm2;,50mm2;,70mm2;,95mm2;可根据电压等级及额定短路电流大小进行选择
1、挂线时：先连结接地夹，后接接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。
2、安装：将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。
3、核实接地棒的电压等级与操作设备的电压等级是否一致。
4、接地软铜线有分相式和组合式，接地棒有平口式和双簧钩式线夹。
